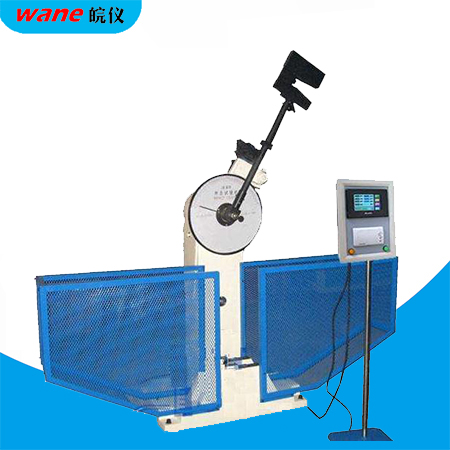

数显夏比金属摆锤冲击试验机介绍：
型号：JBS-300B
数显夏比摆锤冲击试验机严格按国标GB/T3808－2002《摆锤式冲击试验机》开发的产品，按国标GB/T229－2007《金属夏比缺口冲出试验方法》对金属材料进行冲击试验。最大冲击能量为300J，并带有150J摆锤一个。所用试样断面为8×10mm。主要对冲击韧性较大的黑色金属，特别是钢铁及其合金进行试验。
该产品的试验原理是利用摆锤冲击前位能与冲击后所剩余位能之差在液晶屏上显示出来的方式，得到所试验试样的吸收功。操作上采用半自动控制，操作简便，工作效率高，利用摆锤冲断试样后的剩余能量即可自动扬摆。在连续做试样的冲击试验时，更能体现其优越性。
数显夏比金属摆锤冲击试验机参数：
1. 最大冲击能量： 150J、300J
2. 摆锤力矩(冲击常数)：80.3848N·m、160.7695N·m
3. 度盘显示每小格分度值： 1J 2J
4. 摆锤预扬角： 150°
5. 摆锤中心至冲击点(试样中心)距离：750mm
6. 冲击速度： 5.2m/s
7. 试样支座跨距： 40mm
8. 试样支座钳口圆弧半径： R1-1.5
9. 试样支座支承面后倾角： 11°±1°
10. 冲击刀圆弧半径： R2-2.5 （美标R8）
11. 冲击刀夹角： 30°
12. 冲击刀厚度： 16 mm
13. 试样规格(长×宽×高)： 55×10×10mm
55×10×7.5mm
55×10×5mm
14. 试验机外形尺寸：810×510×1420mm
15. 试验机净重： 420kg
16. 电源：交流三相四线380V±10% 50Hz、250W（主电机）
17. 环境条件：周围环境无腐蚀介质，无震动，无强电磁场干扰．
标准配置：
1. 主机 一台；
2. 150J、300J摆锤各 一个；
3. 试样对中辅具 一套；
4. PLC控制器 一只；
5. 防护网 一套。
数显夏比金属摆锤冲击试验机特点：
1. 采用高精度轴承，轴承摩擦力小，空摆冲击吸收功小于0.3%。
2. 挂摆装置采用缓冲设计，避免了挂摆时的冲击及对它可能造成的损伤，摆 锤落角恒久不变。
3. 摆轴采用悬臂梁方式支承，结构简单，加工精度高。
4. 冲击刀采用螺钉紧固安装，更换简单方便。高刚性插头及摆杆，防止摆锤在冲击完试样后在轴向和径向上的抖动。
5. 采用工业用PLC控制系统控制摆锤动作，系统稳定、可靠，数据准确。
6. 信号采集电路采用了性能优异的光电传感器和接近传感器，动作快速、稳定，实现了安全可靠的无接触信号动作。
7. 380V输入端增加了空气开关以及断相、相序?；て?，对漏电、断相、相序错，接线错以及相电压不平衡等情况都能做到安全、快速地断电?；?。缺相及相序?；て鞫魇被嵊忻艟?，提醒用户立即维护。
8. 更多人性化的设计使得操作更加简捷、舒适，增加了二次冲击功能、自由摆动时的强制取摆功能、反向动作时的限位功能等等。
9. 工作条件：
1）室温20°C±5°C范围内；
2）相对湿度不大于85%；
3）周围无腐蚀性介质的环境中；
4）安装在厚度不小于200mm的混凝土地基上或固定在大于1400Kg的基础上；
5）机座上安装基准面的水平度调至0.2/1000内。
数显夏比金属摆锤冲击试验机满足标准：
1. GB/T 3808-2002 《摆锤式冲击试验机的检验》
2. GB/T 229-2007 《金属夏比缺口冲击试验方法》
3. JJG 145-2007 《摆锤式冲击试验机》
4. ASTM E23-02a《金属材料缺口试样标准冲击试验方法》（配美标摆时才满足）
5. ISO148-1998《Metallic materials – Charpy pendulum impact test》
